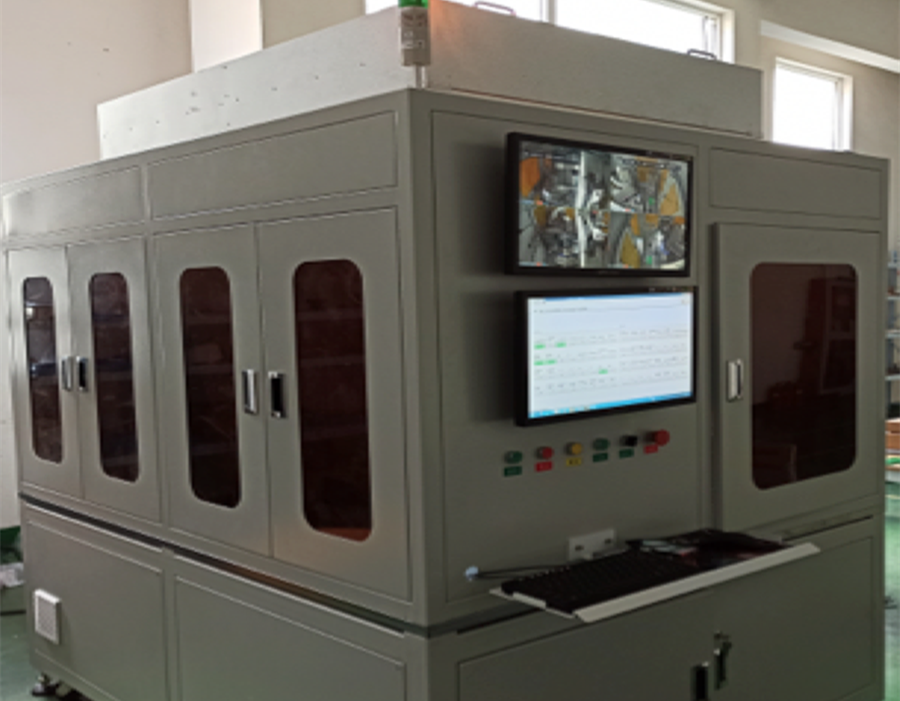

一、雙模自動化顏色檢測儀設備功能介紹

1、本機器用于進行產品顏色測量(兼容多種規格樣品，根據客戶的需求定制)，可實現自動上料、自動測量、自動粉料及自動收料功能。

2、本機器包括自動上料機械手、自動上料機械手、顏色測量傳感器、搬運模組、皮帶線模組、定位相機、運行監控系統等關鍵組件。

3、本設備通過測量玻璃制品的 L,A,B 值判定產品是否是良品。

4、本設備支持客戶所需求的兩種測量模式：正常批次產品檢測模式及 NG 產品復測模式。同時擴展了可自定義測量點位模式。

5、在正常批次產品檢測模式下，本設備針對產品指定點位進行顏色測量。

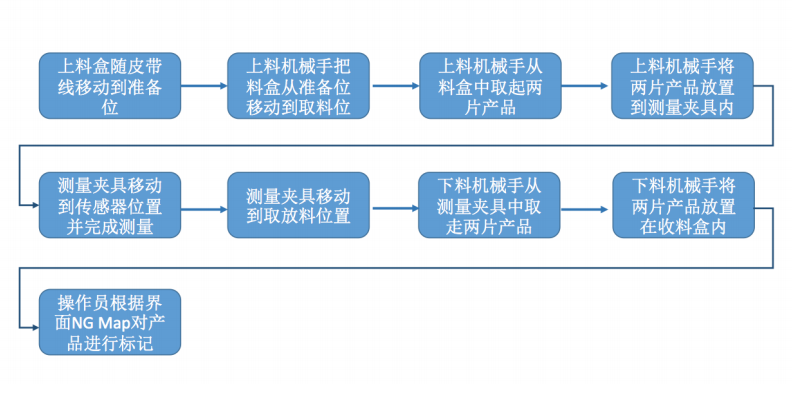

6、在 NG 產品復測模式下，本設備對多個指定區域進行測量，且操作員可根據判定界面的 NG Map 對 NG 的點位進行標記。

7、在 NG 產品的實際尺寸、形態與本機器匹配的情況下，對 NG 產品進行復測時，本機器可支持自動標記功能(馬克筆或自動噴碼(需升級硬件)兩種標記形式)。

8、運行監控系統能夠直觀的通過顯示屏觀察機器的運行狀態。

9、對接工廠 MES 系統，通過掃描槍來輸入來料檢測批次數據，并根據批次來命名檢測數據表格。

10、軟件控制界面增加檢測艙體溫度展示(火災預警功能)。

11、軟件控制界面提示保養周期。

12、獨立顯示器顯示視頻監控檢測艙體運行狀態。

13、檢測數據顯示方式可根據用戶調整，諸如星云圖，柱狀圖等等。

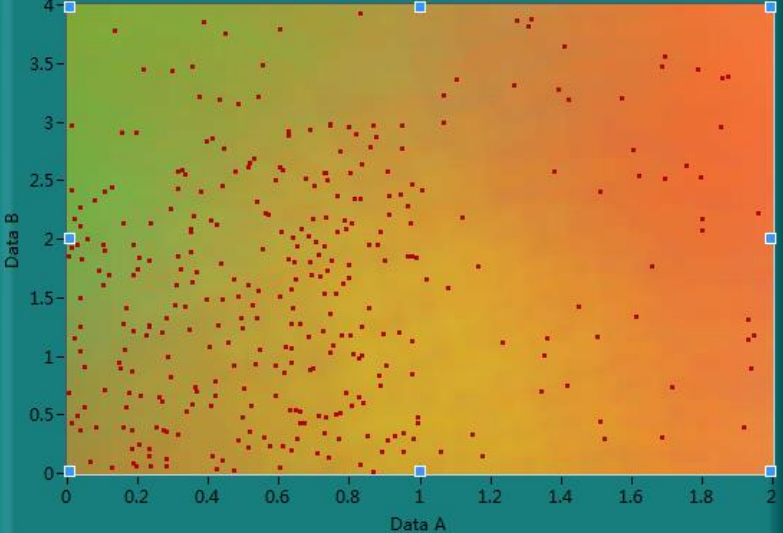

顏色檢測儀測試數據星云圖

二、測量流程介紹

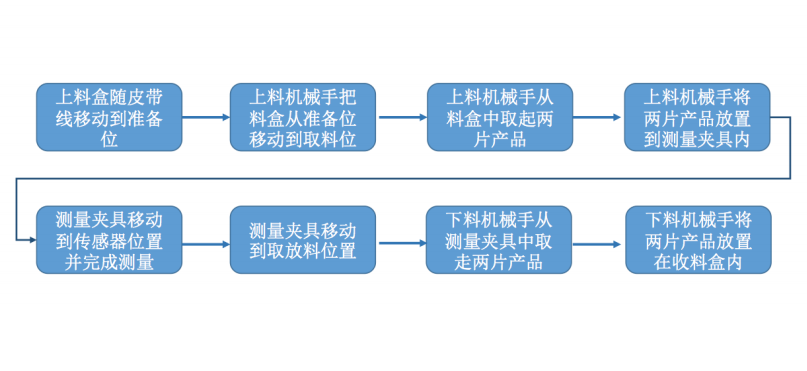

按下啟動按鈕，檢測儀進行顏色傳感器校準(檢測儀默認 8 小時校準一次)。 人工把檢測上料盒移動到上料軌道線上，通過軌道線運送料盒到指定位置，機械手把料盒抓取到取料準備區，機械手在料盒里一片一片的取料，左右吸抓依次取料，移送到上料位 置(兩個測量夾具/工位)，夾具進行定位，然后送入測量位置，雙片同時測量，標定CT內完成測量(兩點測量模式下)。測量完成后夾具帶著測量品回到上料位(上料位是上下料位)，下 料機械手根據測量結果放到 OK 區或 NG區，料盒裝滿之后由收料員收走。

三、軟件功能

1、檢測儀有在線檢測、單站檢測、NG 復測三個檢測模式(多種樣品可以選擇對應的測試模式)。

2、在線檢測有檢測點位設置模式(根據檢測需求可以設置檢測多點位)。

3、單站檢測可設置檢測 GRR 次數(一次檢測次數)。

4、NG 復測需要指定點位全檢，檢測完成后并做好 NG 點位的標注(用Mark筆或噴碼的形式標記 NG 點位)。

5、對接工廠 MES 系統，通過掃描槍來輸入來料檢測批次數據，并根據批次來命名檢測數據表格。

6、軟件控制界面增加檢測艙體溫度展示。

7、軟件控制界面增加保養周期提醒。

8、獨立顯示器顯示視頻監控檢測艙體運行狀態。

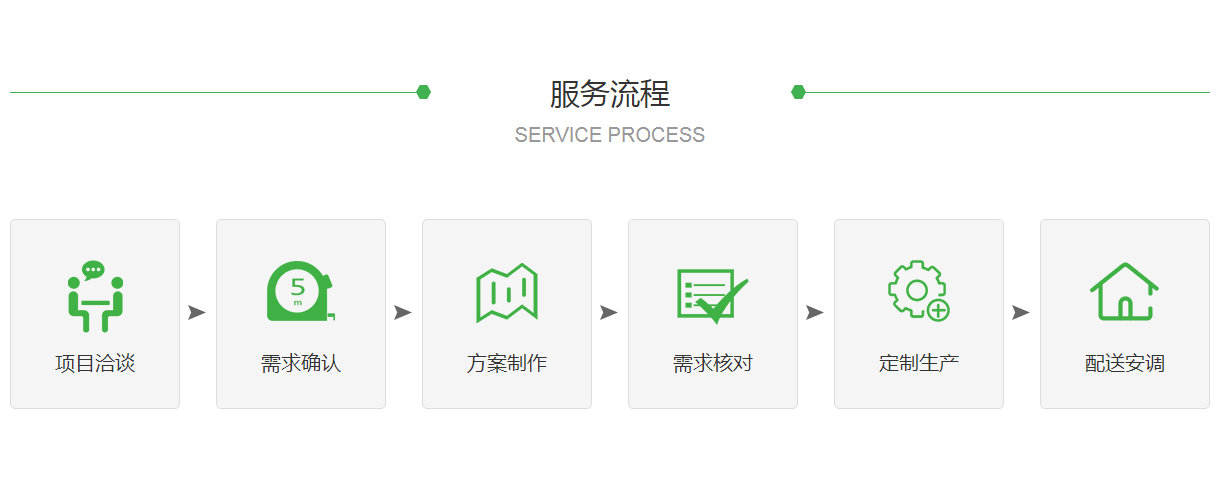

四、全自動顏色檢測儀定制流程

1、客戶提出檢測需求或想法，設計部門根據客戶的需求或想法做初步的草圖和預方案演。

2、我們提供草圖和預演方案和客戶確認需求和需求的細節確認，然后完成需求方案。

3、和客戶過方案核對方案是否滿足客戶需求，滿足客戶需求我們開始設計生產。不滿足客戶需求溝通改進方案，達到客戶的需求。

4、客戶確認需求和方案后我們根據方案進行設計、生產，并在指定期限內完成安調和培訓。
